用于纺制最精细的纱线,几十年来的实践证明:行星齿轮纺丝泵是每个合成纤维纺丝厂的核心。
![](/fileadmin/_processed_/8/8/csm_MarFin--BI--Praeparationsspinnpumpe_5-Rad_32x0_03--2000x1500--72dpi--BGwhite_01_ef7fb3ada8.jpg)
除了纺纱制剂外,其他各种低粘度物料,如水、香水或油,都可以绝对均匀地分配。
![](/fileadmin/_processed_/a/7/csm_Metering_Systems--Einfachspinnpumpe_1--BI--2000x1500--72dpi--BGwhite_01_ce43972385.jpg)
它作为计量泵在各行各业的应用几乎没有限制。作为一个纺丝泵,它只用于生产特种纤维。
![](/fileadmin/_processed_/8/a/csm_Metering_Systems--BI--Doppelspinnpumpe_3-Rad_Typ_2x3--2000x1500--72dpi--BGwhite_01_2aaf150e6e.jpg)
主要用于纺丝和粘胶工艺。它们提供了实现双倍计量的可能性,对空间的要求很低,仅只需要一个驱动器。
![](/fileadmin/_processed_/6/4/csm_Metering_Systems--BI--Zahnraddosierpumpe_S14_-_3_0-3D8--1733x1300--300dpi--BGwhite_01_dfb6876d3a.jpg)
泵体两侧的物料孔使得泵可以直接串联到生产管线中。
![](/fileadmin/_processed_/0/4/csm_Metering_Systems--BI--Antriebseinheit_-_Inlinepumpe_Typ_10_schraeg--1999x1500--72dpi--BGwhite_01_3ddbe80a58.jpg)
可以用于所有的应用、在产品管路中直接安装而不需要额外的转接块。
![](/fileadmin/_processed_/8/c/csm_MarInline--BI--type_375_cc--2000x1498--72dpi--BGwhite_01_8bde0e5439.jpg)
出料泵确保塑料熔体的稳定排出,产品剪切力低。增压泵确保下游工具(如喷嘴或挤出机)有适当的灌注压力。
![](/fileadmin/_processed_/7/4/csm_Metering_Systems--BI--drive_unit_200_cc_and_3_cc--2000x1500--72dpi--BGwhite_01_f09d3a8ca6.jpg)
用于高精度、低脉动的液体计量。即使在低粘度和反向压力的情况下,齿轮计量泵也能实现高效计量。
![](/fileadmin/_processed_/8/0/csm_Metering_Systems--BI--S13-6_Roboterdosierpumpe--2000x1500--72dpi--BGwhite_01_40e576230d.jpg)
喷漆用齿轮计量泵可安装在喷涂机械臂上。齿轮计量泵须在短暂的时间周期内仍能达到出色的换料冲洗效果。
![](/fileadmin/_processed_/7/f/csm_MarMax--Gen.4--BI--4K-offen--2000x1500--72dpi--BGwhite_b7da285863.jpg)
![](/fileadmin/_processed_/f/4/csm_GSP_33_8c2ef227f2.jpg)
![](/fileadmin/_processed_/4/8/csm_MU-MarMax--BI--MarDrum_200h--2000x1500--72dpi--BGwhite_22abefd4f1.jpg)
混合机和计量机的材料制备和填充的解决方案。
![](/fileadmin/_processed_/8/8/csm_61628_M12_RGB_7f3e5ec992.jpg)
轻量级的。
2K - 3K 用于小排量的混配计量设备
![](/fileadmin/_processed_/4/7/csm_MarMaxCC29_Komplett_351e2b4c6d.jpg)
![](/fileadmin/_processed_/c/7/csm_70913_CP30_RGB_72fd2c575a.jpg)
全能型人才
1K - 4K 用于小到中排量的混配计量设备
![](/fileadmin/_processed_/e/f/csm_4_3_RGB_CP50_e5f72a1985.jpg)
紧凑而高效。
排量高达10 L/min的混配计量设备
![](/fileadmin/_processed_/3/f/csm_61621_CS50_RGB_5aa51e8505.jpg)
强大的:
2K - nK 用于高排量的混合计量设备
![](/fileadmin/_processed_/8/5/csm_61610_Sondermaschinen_RGB_da57a5f777.jpg)
定制的解决方案-为最佳性能量身定制的设备概念
![](/fileadmin/_processed_/f/4/csm_GSP_33_49e314c3d8.jpg)
混合完全通过组分的流动和混合头的几何构造来完成。
![](/fileadmin/_processed_/9/7/csm_GSP_25_75a4f52af8.jpg)
各组分在一个腔体中由旋转的运动部件完成混合。
![](/fileadmin/_processed_/e/0/csm_GP-23_dc97d548ad.jpg)
混合通过组分的流动、混合元件的几何构造及运动部件的旋转共同促成。
![](/fileadmin/_processed_/b/e/csm_Metering_Systems--BI--Planetenradpumpe_S13-6_Roboterpumpe--2000x1500--72dpi--BGwhite_01_4a319636e1.jpg)

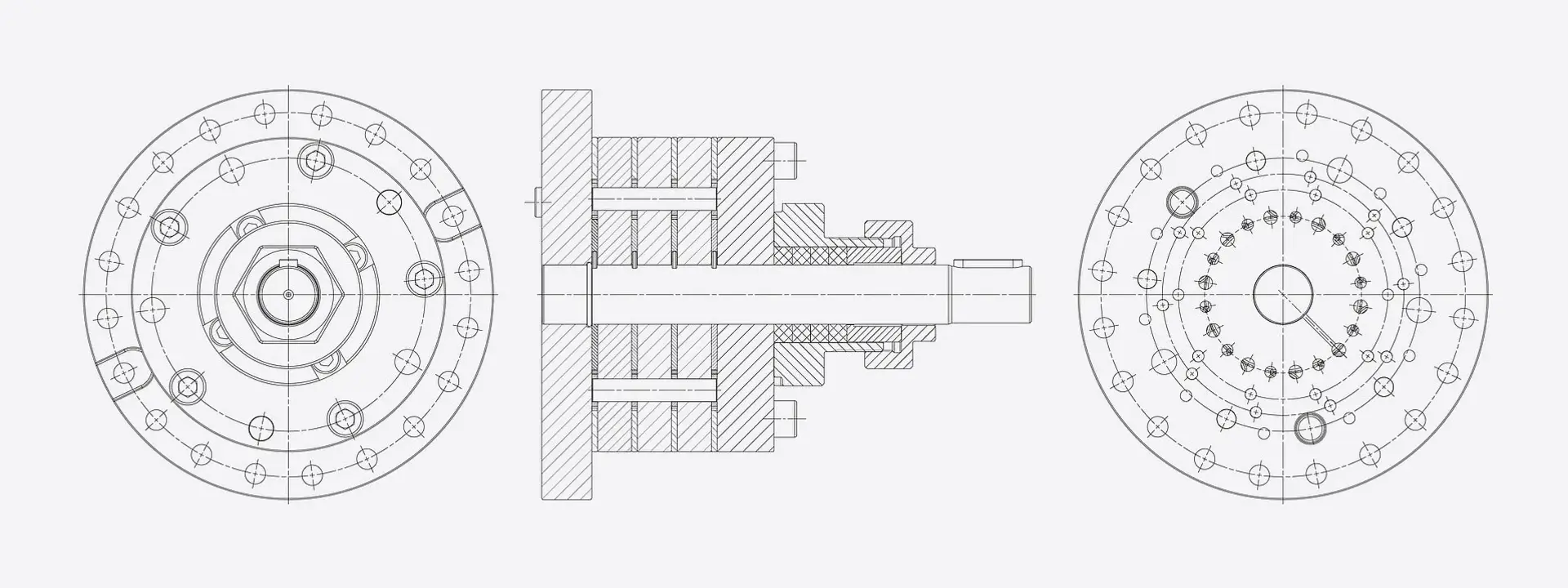

MarSpin行星式纺丝齿轮泵
行星式纺丝齿轮泵 -合成纤维纺丝设备的和核心部件。它们在纺丝厂中被大量使用。其可靠性可以保证在多年使用中仍稳定地以极小误差生产合成丝。生产具有定制特性的现代合成纱线需要最高的工艺精度。来自马尔计量系统的Feinpruef纺丝泵对聚合物熔体进行精确计量,确保向卷绕机提供质量一流的丝束。
![](/fileadmin/_processed_/1/8/csm_MarSpin--BI--Einzelmotor_links--2000x1500--72dpi--BGwhite_01_6cad8ecdd3.jpg)
行星式齿轮计量泵的特点是将一个物料流计量出多达64个相同的单独流量。这些泵不仅用于生产各种合成纤维,例如,用它们制造的微纤维服装、精细紧身衣、弹性纤维以及防护服和太空服。行星式齿轮计量泵也被用于处理粘合剂和其他液体。
底面尺寸 mm | 90 | 100 | 120 | 130 | 138 | 146 | 160 | 180 |
---|---|---|---|---|---|---|---|---|
吐出量型号 cc/rev. | 0.3 - 4.8 | 0.1 - 4.8 | 0.2 - 6 | 6 - 12 | 0.3 - 4.8 | 0.3 - 6 | 10 - 30 | 0.3 - 2.4 |
泵出口数 | 3 - 8 | 2 - 8 | 2 - 12 | 2 - 16 | 8 - 16 | 8 - 32 | 2 - 4 | 24 - 64 |
挤出压力 bar | 400 | 400 | 400 | 400 | 400 | 400 | 500 | 300 |
材料 | 材料特性 | 操作条件 | 允许的操作温度最高为°C | 清洗温度最高为°C |
---|---|---|---|---|
F16 | 高钨、钒、铬合金高速钢 |
| 450 | 550 |
F24 | 钼、钨、钒、铬合金高速钢 |
| 450 | 550 |
哈氏合金 | 耐酸碱镍合金,添加钼和铬 |
| 250 | 300 |
N19 | 含高铬钼钒耐腐蚀合金钢 |
| 180 | 200 |
N31 | 含高铬钼钒合金不锈钢 可与司太立S2合金钢结合使用 |
| 250 | 300 |
Stellite S2 司太立 S2 | 含钴铬钨镍特种合金 可与N31合金钢结合使用 |
| 150,取决于组合材料 | 300,取决于组合材料 |
N33 | 含高铬镍钼锰特种耐腐蚀合金钢 |
| 200 | 220 |
N33-4 | 含高铬镍钼锰特种耐腐蚀合金钢 |
| 350 | 450 |
